데이터 센터 냉각 솔루션

소규모 네트워크 클로젯에서 엔터프라이즈 데이터 센터에 이르기까지 IT 장비용 냉각 솔루션은 오늘날의 소규모 서버룸 환경에서 증가하는 서버 랙 밀도 요구사항을 처리하고 있습니다.
한때는 일반적인 HVAC 시스템을 구축하는 것만으로도 이러한 소규모 컴퓨터실의 냉각 요구사항을 처리하기에 충분했습니다.
관건은 얼마나 많은 냉각이 실제로 필요한가 하는 점입니다.

정확한 냉각 용량 선정

냉각의 기본적인 설계는
열부하 용량을 정확히 환산하고
상면(장비배치)을 분석하는 것부터 시작합니다.
비용 효율적인 솔루션 제공

적절한 냉각 Unit을 선택하고
환경에 최적화된 냉각 방식(Flow) 및
공기 흐름(Air Flow)을 정의합니다.
유지보수 및 관리 비용 절감

정확히 분석할 수 있는 데이터 센터 관리 솔루션과
DCIM(Cooling Optimization)등을 통해
최적화된 냉각 성능 유지 및
에너지 소비 최소화를 구현합니다.
Air Flow Control Tools

Air Flow를 최적화 할 수 있는
Tool을 이용해 냉각 효율을
보완할 수 있습니다.

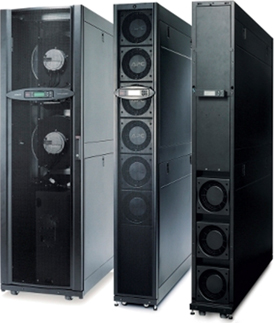

In-Row 정밀 냉각

기존의 데이터 센터 냉각 방식은 최소 전력 밀도에서 잘 작동하는 접근 방식인 찬 공기로 전체 공간을 가득 채웁니다. 반면 In-Row 냉각은 실내 주변에서 실제 부하에 더 가깝게 냉기가 이동하여 냉각 효율을 향상시킵니다. 특히 Containment System(통로 봉쇄)와 조합되면 최고의 냉각 성능을 발휘합니다.

이익

01

데이터 센터 냉각을 위한 확장 가능한 접근 방식입니다.
02

통로 봉쇄 시스템, 개방형 아키텍처 및 핫스팟 제거 솔루션에 적용 가능합니다.
03

별도의 면적을 차지하지 않고, 이중 바닥이 없는 환경에서도 설치 가능합니다.
04

신규 및 기존 데이터 센터에 적합하며, 인프라 성장에 따라 유닛을 유연하게 추가할 수 있습니다.
05

전·후면 접근(Access)를 통해 100% 완전한 유지보수가 가능합니다.
06

최적의 기류 분배를 위한 다양한 팬 제어 옵션을 제공합니다.
07

환경에 최적화된 다양한 냉매 방식을 지원합니다.

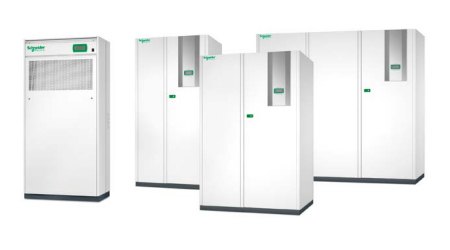

룸단위 냉각 - CRAC

일체형 냉각 시스템은 가장 전형적인 룸 단위 냉각 시스템입니다.
냉방 면적과 상면 배치 그리고 이중마루 보유 여부에 따라 상향식과 하향식으로 나뉩니다.

상향식은 소형 또는 이중마루 구성이 없을 시 가장 단순히 사용 할 수 있는 냉각 방식입니다.
단순한 구조에 필요 구성 요소가 적기 때문에 초기 투자 비용이 적습니다.
반대로 냉각 면적을 넓게 사용 하기 때문에 냉각 및 에너지 소비 대비 효율이 낮습니다.

하향식은 중형 또는 대형 룸 단위 냉각에 적합한 시스템입니다.
이중마루 설비가 선제 됩니다.
이중마루의 바닥을 통해(최소 300mm 이상의 높이 필요) 냉기를 격리시켜 이동 하여 냉각이 필요한 지점에 타공판(그레이팅판넬)을 이용하여 냉기의 흐름을 구성 할 수 있습니다.
상향식 대비 냉각 면적이 좁기 때문에 넓은 상면을 지원할 수 있으나 냉기류의 특성상 높이에 따른 제약으로 상부의 핫스팟을 제거하지 못하거나 냉각 장치에서 멀어질수록 냉각 능력이 떨어질 수 밖에 없습니다.
아울러 Containment System 적용이 가능한 방식입니다.

Liquid Cooling (Schneider-Electric)

HDU-Coolant Distribution Unit

액체-액체 냉각수 분배 장치(CDU)는 확장 가능성을 제공합니다. AI 및 고성능 컴퓨팅을 위한 효율적인 액체 냉각 환경입니다.
내장된 중복성과 프로그래밍 가능한 논리 제어 장치(PLC)를 통해 가동 시간, 적응성을 보장합니다.

최대 2.7MW 냉각 용량
7가지 표준 모델(배수 장착 및 랙 내 장착됨)
내장된 중복성 및 복원 기능
고급 PLC 제어 및 안전 시스템
엑사스케일 준비 완료
UL/CSA/CE 인증

HDU-Heat Dissipation Unit

당사의 액체-공기 열 방출 장치(HDU)는 컴퓨터 냉각 루프와 직접 연결되며, 서버 랙 바로 옆에 배치할 수 있을 정도로 근접 설치가 가능합니다.

작동 원리: HDU 내부의 순환 펌프는 컴퓨터 시스템에서 발생한 뜨거운 냉매를 HDU의 공랭식 열교환기로 이동시킵니다. 이때 고효율 EC 팬이 실내 공기를 열교환기로 통과시켜 컴퓨터 시스템의 열을 효과적으로 제거합니다.

제어 및 유연성: 고성능 제어 시스템은 HDU 성능의 모든 측면을 모니터링하여 시스템이 최적의 범위 내에서 작동하도록 보장합니다. 특히 건물 냉수(수도) 인프라에 의존하지 않는 독립형 구조로 설계되었습니다. 이를 통해 기존 데이터 센터 환경에 영향을 주지 않고도 랙 내에 액체 냉각 시스템을 즉시 구축할 수 있습니다.

최대 144kW의 냉각 용량
네 가지 표준 모델(바닥 장착 및 랙 내 장착)
영향을 미치지 않은 액체 냉각 전개

Chiller

칠러는 데이터 센터 및 고밀도 IT 환경을 위한 중앙 냉각 장치로, 안정적인 냉수를 지속적으로 공급합니다. CDU 및 기타 냉각 장비와 연동되어 시스템에서 발생하는 열을 외부로 효율적으로 방출하며, 공랭식과 수랭식 구성을 모두 지원합니다.

특히 최대 부하 조건에서도 최대 33°C의 공급수 온도를 유지할 수 있어 고성능 컴퓨팅(HPC) 환경에 적합합니다. 고효율 열교환기와 정밀한 제어 시스템을 통해 에너지 효율을 극대화하며, 저(Low) GWP 냉매 적용으로 친환경적인 운영이 가능합니다.

최대 2.5MW의 냉각 용량
공랭식 및 수랭식 모두 최대 33°C의 설정 냉각수 온도
낮은 GWP 냉매

GRC immersion Cooling (액침 냉각)

GRC는 데이터 센터 쿨링의 판도를 바꾸는 냉각 기술을 제공합니다.

오늘날 비즈니스의 성공은 IT와 점점 더 밀접하게 연관되어 있습니다. 그러나 기존 데이터 센터 방식은 많은 어려움에 직면해 있습니다. 우선 구축 비용이 매우 높고, 열악한 환경에서는 운영을 지원하기가 어렵습니다. 더욱이 컴퓨팅 성능에 대한 수요가 급증함에 따라, 서버의 열 방출 문제는 전력 비용 상승과 함께 큰 장벽이 되었습니다.

이러한 문제를 해결할 솔루션은 총 소유 비용(TCO) 측면에서 유리해야 하며, 기업의 친환경 이니셔티브를 지원할 수 있어야 합니다. GRC는 데이터 센터의 설계, 구축 및 운영 방식을 혁신하겠다는 비전으로 설립되었습니다.

2009년 창립 이래 당사는 1단계(1-Phase) 액침냉각 기술의 선구자였으며, 입증된 비용 효율성과 지속 가능성, 그리고 제한 없는 성능 향상이 가능한 솔루션을 제공함으로써 업계의 리더가 되었습니다. 10년이 넘는 시간 동안 완성된 당사의 혁신적인 액침냉각 서버 랙은 Dell, Intel과 같은 글로벌 기업의 검증을 마쳤으며, 이들과의 파트너십을 통해 다양한 분야에서 협력하고 있습니다.

당사의 모든 제품은 친환경적이고 무독성인 고성능 합성 냉각유, Electro-Safe® Coolant를 사용하며, 이는 데이터 센터 수명(15년 이상) 동안 지속적인 성능을 보장합니다.

Quad / Duo : 92kW / 184kW

공간 절약형 장치는 랙 밀도, 설치 위치, 운영 및 용량 계획 측면에서 전례 없는 잠재력을 제공하는 동시에 데이터 센터 구축, 운영 및 확장 비용을 효과적으로 절감합니다. IT 운영 효율성에 초점을 맞춘 이 솔루션은 냉각에 필요한 전력과 인프라를 대폭 줄여 총 운영 비용(OPEX)을 절감하고, 기업의 지속 가능성 목표 달성에 기여합니다.

Micro : 90kW

IT 전문가에게 다양한 데이터센터 요구사항을 빠르고 쉽게 충족할 수 있는 유연성을 제공하도록 설계된 독립형 마이크로 모듈형 액침 냉각 솔루션입니다.

Nano : 13kW

실외기가 필요 없는 일체형 모델로 Liquid-to-Air 열 제거 방식과 100% 액침형 냉각 방식의 IT 장비를 설치할 수 있는 공간을 갖춘 Nano는, 열 제거를 위한 급수 루프를 사용하지 않기 때문에 소규모 IT 환경에 이상적입니다.

쉽고 비용 효율적이며 무제한으로 확장 가능하며, CAPEX를 최대 50% 절감하고 냉각 에너지 비용을 최대 90% 절감합니다.
냉각수(온수)를 사용하여 랙당 최대 100kw까지 냉각 용량을 늘리고, 방수 사용 시 최대 200KW/랙까지 확장할 수 있습니다.
비용 효율성 / 냉각기, CRAC, CRAH 및 이중바닥을 제거하여 데이터센터 건설 비용을 최대 50% 절감합니다.
전력 효율성 / <1.03 pPUE, 10-20% 서버 부하 감소 및 ~50% 펌프 전력 감소로 전력 절감 측면에서 더 큰 효과를 얻을 수 있습니다.
빠르고 유연함 / 거의 모든 환경에서 데이터센터에 적용 가능하며, 통상 3개월 이내 가동이 가능합니다.
미래지향적 / 가장 강력한 서버(랙당 최대 100KW)를 따뜻한 물(냉각수)로 냉각하고 새로운 애플리케이션을 활용해보세요.

Legrand RDC (Rear Door Cooling)

Density 랙당최대 93kW의냉각 / 다른 모든랙에 설치가능
Installation 가장 유연한 디자인 / 모든 전원옵션 충족 flexibility
Capex 기존 CRAC 또는In Row 시스템보다 뛰어난 가성비
Opex 기존 시스템보다 향상된 효율성(max. 90%)
ColdLogik CL20 후면 도어 쿨러는 1.03의 냉각 PUE7을 달성합니다
